螺旋测微器和游标卡尺的读数方法
|

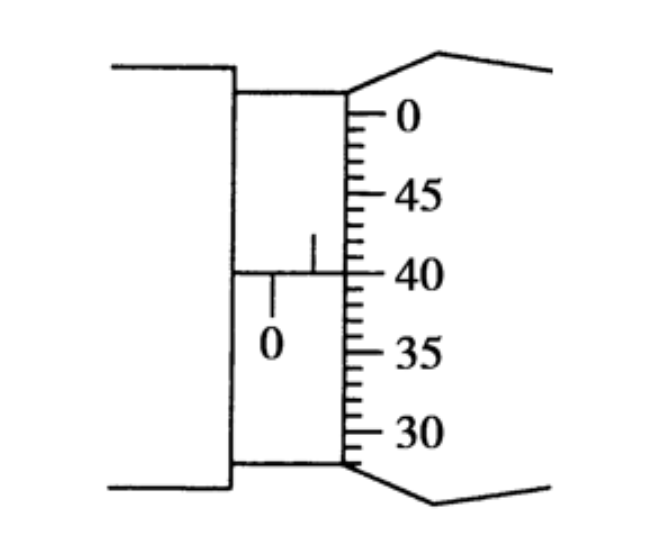

右图是一个螺旋测微器，它由固定刻度（主尺）和可动刻度（微分筒）组成。
在套筒上，有上下两排刻线。下面是整数毫米刻线 (0, 1, 2, 3, 4, 5...)，上面是半毫米刻线 (0.5, 1.5, 2.5...)。 1. 计算分度值 【分度值 = 螺距 / 可动刻度上的总分格数】 螺距： 通常观察固定刻度（主尺），看可动刻度旋转完整一圈（例如从0转回到0），固定刻度露出了多少距离。一般为整数毫米刻线与其最近的半毫米刻线的距离。 可动刻度上的总分格数： 可动刻度圆周上总共刻了多少个小格。 如图，整数毫米刻线与其最近的半毫米刻线的距离为 0.5 mm，即螺距为 0.5 mm；可动刻度上的总分格数为 50 可得分度值为 0.01 mm 2. 读数步骤 第一步：读固定刻度 看可动刻度边缘左侧，主尺下排露出的最后一个整数毫米刻度值。图中是 0 mm。 再看主尺上排，在 0 mm 之后，半毫米刻线（代表 0.5 毫米）是否也露出来了？ 图中已经露出来了（就是 0 刻度线上方的那条短线）。 所以，固定刻度的读数是 0.5 mm。 第二步：读可动刻度 看可动刻度上哪一条刻线与固定刻度上的中心横线（基准线） 对齐。 图中是标有 40 的这条线与中心横线对齐。 这个读数代表 40 格，即 40 * 0.01 mm = 0.40 mm。 需要估读到千分位。由于对齐非常精确，估读为 0。所以可动刻度读数为 0.400 mm。 第三步：将两部分读数相加 最终读数 = 固定刻度读数 + 可动刻度读数 最终读数 = 0.5 mm + 0.400 mm = 0.900 mm |
|
<hr>
<table style="border: none;">

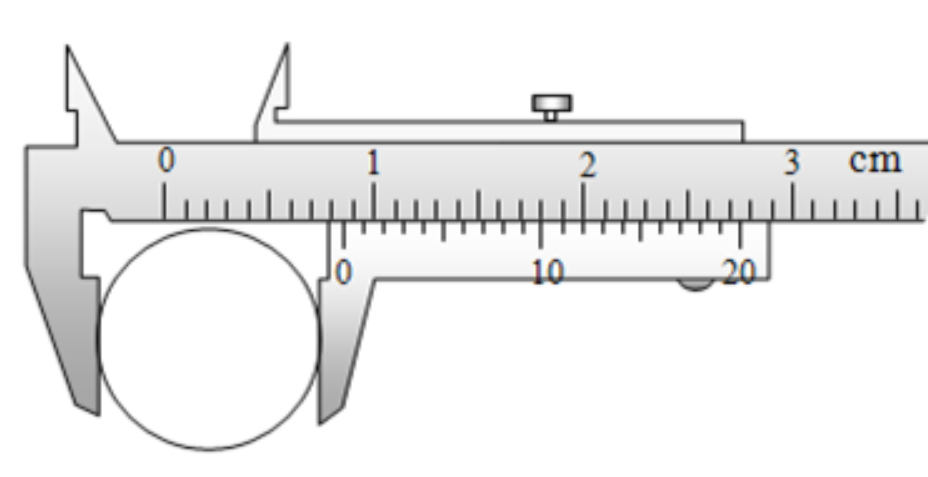

上面的为主尺，下面（用来卡住东西的）为游标尺，也称副尺。
1. 计算分度值
【分度值 = 主尺的最小分度 / 游标尺总格数】
主尺的最小分度：
主尺上最小一格的长度。
如图，
可得分度值为 0.05 mm
2. 读数步骤
第一步：读取主尺读数
看游标尺的零刻度线（标记 "0" 的那条线）。
读取主尺上，在游标尺零刻度线左侧的最后一个整数毫米刻度值。
从图中看，游标尺的零刻度线在主尺的 8 mm 和 9 mm 之间。 所以，主尺读数取 8 mm。
第二步：读取游标尺读数
仔细观察游标尺上的刻度线（从 0 到 20）。
找出游标尺上哪一条刻度线与主尺上的某条刻度线完全对齐。
从图中看，游标尺上标记为 "10" 的那条刻度线与主尺上的一条刻度线对齐得最好。 这个对齐的刻度线是游标尺上的第 10 条线。
第三步：将两部分读数相加
最终读数 = 主尺读数 + (游标尺对齐刻度线序号 × 分度值)
最终读数 = 8 mm + (10 × 0.05 mm)
最终读数 = 8.50 mm
